ما هي طرق توصيل الخراطيم لمشاريع الصرف الصحي في المناجم؟

إن إدارة المياه بكفاءة وموثوقية هي شريان الحياة لأي عملية تعدين، وفي قلب أي نظام لنزح المياه تكمن شبكة الخراطيم ووصلاتها. يمكن أن يؤدي الفشل في نقطة اتصال واحدة إلى إيقاف العمليات، والتسبب في مشكلات بيئية، وإنشاء مخاطر على السلامة. لذلك، يجب اختيار وتنفيذ طريقة توصيل الخرطوم الصحيحة لجهازك خرطوم نزح المياه الخارجي الخاص بالتعدين لا يقتصر الأمر على مجرد تفصيل فني، بل إنه قرار تشغيلي حاسم. يقدم هذا الدليل تحليلاً شاملاً لطرق الاتصال الأكثر شيوعًا وتطبيقاتها المثالية وأفضل الممارسات لضمان نظام نزح مياه قوي وخالي من التسرب.

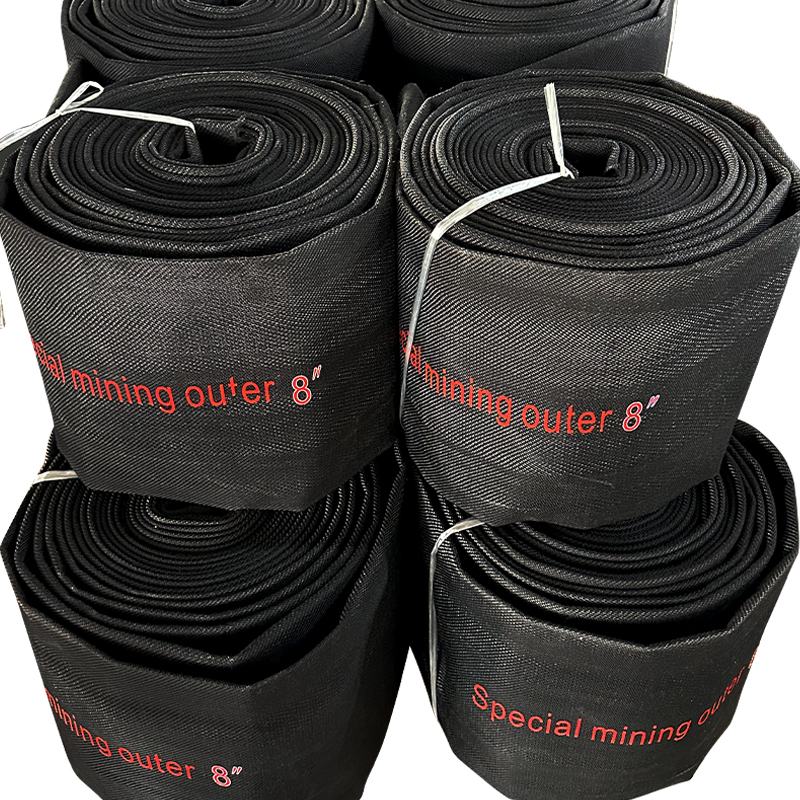

أنبوب خرطوم مسطح للصرف الخارجي مقاوم للضغط مقاس 8 بوصات مزود بموصلات Storz

الدور الحاسم لل خرطوم نزح المياه الخارجي الخاص بالتعدين

قبل اختيار طريقة التوصيل، من الضروري فهم البيئة القاسية التي تعمل فيها هذه الخراطيم خرطوم نزح المياه الخارجي الخاص بالتعدين تم تصميمه للتعامل مع أكثر من مجرد الماء؛ يجب أن تتحمل مجموعة فريدة من التحديات الفيزيائية والكيميائية التي من شأنها أن تدمر الخراطيم القياسية بسرعة.

الشروط المطلوبة في التعدين نزح المياه

يعتمد نجاح مشروع نزح المياه على سلامة مجموعة الخرطوم بأكملها. غالبًا ما تكون الاتصالات هي أضعف نقطة، مما يجعل اختيارها أمرًا بالغ الأهمية.

• طين جلخ: غالبًا ما يتم خلط المياه في مواقع التعدين بالرمل والطمي وجزيئات الصخور الدقيقة التي تعمل مثل ورق الصنفرة على الجزء الداخلي للخرطوم وتركيباته.
• ضغوط التشغيل العالية: تُستخدم المضخات القوية لنقل المياه لمسافات طويلة وارتفاعات كبيرة، مما يتطلب مكونات مصنفة لتحمل الضغط العالي المستمر.
• التعرض الكيميائي: يمكن أن تكون مياه المناجم حمضية أو قلوية (تصريف المناجم الحمضي) وقد تحتوي على مواد كيميائية ناتجة عن المعالجة، والتي يمكن أن تؤدي إلى تحلل المواد غير المناسبة.
• الاعتداء الجسدي: يتم سحب الخراطيم على الأراضي الوعرة، وتعريضها للأشعة فوق البنفسجية، وتعريضها لأحمال ساحقة من المعدات.

مفتاح مواصفات خرطوم نزح المياه المقاوم للتآكل للنظر

يحدد الخرطوم نفسه نوع التركيب الذي يمكن استخدامه. عند المراجعة مواصفات خرطوم نزح المياه المقاوم للتآكل ، انتبه جيدًا للبناء، والذي يتضمن غالبًا أنبوبًا داخليًا قويًا، وطبقات متعددة من القماش أو الحبل الفولاذي، وغطاء خارجي قوي مقاوم للطقس. تؤثر هذه المواصفات بشكل مباشر على اختيار أداة التوصيل.

• مادة الأنبوب الداخلي: عادةً ما يكون المطاط المقاوم للتآكل (مثل SBR أو NBR) أو PVC، مصممًا لمقاومة التآكل والهجوم الكيميائي.
• التعزيز: ضفائر أو حلزونات نسيجية عالية الشد، أو حلزونات من أسلاك الفولاذ، والتي تحدد معدل ضغط الخرطوم وقدرته على الشفط.
• القطر وضغط العمل: يؤثر القطر الداخلي (ID) على معدل التدفق، في حين يجب أن يتجاوز تصنيف الضغط (على سبيل المثال، PN10، PN16) الحد الأقصى لضغط التشغيل للنظام.

أدوات التوصيل الميكانيكية: معيار الاتصالات الآمنة

تعد أدوات التوصيل الميكانيكية، التي يشار إليها غالبًا بالمحرك الدودي أو المشابك اليوبيل، واحدة من أكثر الطرق شيوعًا وتنوعًا لتوصيل الخراطيم بالأنابيب الثابتة أو الخراطيم الأخرى. هم نوع أساسي من موصلات خرطوم التعدين ذات الضغط العالي للعديد من التطبيقات.

فهم موصلات خرطوم التعدين ذات الضغط العالي

تتكون هذه الوصلات من شريط مثقوب (عادةً ما يكون مجلفنًا أو من الفولاذ المقاوم للصدأ) ومبيتًا به ترس دودي ملولب. عندما يتم تشغيل المسمار، يتم شد الشريط حول الخرطوم، مما يخلق قبضة آمنة وختم على الحلمة أو طرف الكعب.

• المكونات: شريط مثقوب، وغطاء، ومسمار تروس دودي.
• الوظيفة: يخلق قوة ضغط شعاعية لتأمين الخرطوم على التركيب.
• براعة: متوفر في مجموعة واسعة من الأحجام والمواد لتناسب أقطار الخراطيم المختلفة والظروف البيئية.

تركيب وصيانة أدوات التوصيل الميكانيكية

التثبيت السليم هو المفتاح لمنع الفشل. من الأخطاء الشائعة الإفراط في ربط الخرطوم، مما قد يؤدي إلى إتلاف تقوية الخرطوم، أو تقليل الشد مما يؤدي إلى التسرب والانزلاق.

• الموضع الصحيح: ضع الوصلة فوق الطبقة المعززة للخرطوم، وليس على نقطة ضعيفة أو قريبة جدًا من النهاية.
• تشديد السليم: أحكم ربطه بشكل متساوٍ حتى يظهر ضغط بسيط للخرطوم ويصبح الاتصال مانعًا للتسرب. استخدم مفتاح عزم الدوران المُعاير لتطبيقات الضغط العالي المهمة.
• التفتيش المنتظم: تحقق من عدم وجود تآكل، أو تجريد الخيوط، أو تشوه الحزام أثناء دورات الصيانة الروتينية.

اتصالات ذات حواف: للحصول على أقصى قدر من الضغط وأقطار كبيرة

بالنسبة لتطبيقات الضغط العالي الأكثر تطلبًا، أو الخطوط ذات القطر الكبير، أو التركيبات الدائمة، فإن الوصلات ذات الحواف هي المعيار الذهبي للصناعة. إنها توفر اتصالاً قويًا وصلبًا بشكل لا يصدق وهو ضروري لخطوط التفريغ الرئيسية.

متى تستخدم الاتصالات ذات الحواف

يتم استخدام الفلنجات عندما يحتاج الاتصال إلى تحمل الضغوط الشديدة، أو تفكيكها بشكل متكرر للصيانة، أو التعامل مع أقطار خرطوم كبيرة جدًا (على سبيل المثال، 12 بوصة وما فوق) الشائعة في مشاريع نزح المياه الكبرى.

• أنظمة الضغط العالي: مثالية لجانب التفريغ للمضخات عالية الرأس.
• خراطيم ذات قطر كبير: توفير السلامة الهيكلية اللازمة للخراطيم الكبيرة والثقيلة.
• الخطوط الدائمة/شبه الدائمة: حيث لا يتغير تخطيط الخرطوم بشكل متكرر.

إجراءات التجميع والربط لختم مانع للتسرب

يتضمن الاتصال ذو الحواف ربط شفتين متطابقتين مع حشية بينهما. نهاية الخرطوم لها شفة مبركنة أو مثبتة عليها.

• اختيار طوقا: استخدم حشية متوافقة (على سبيل المثال، المطاط، EPDM، النتريل) يمكنها التعامل مع السائل والضغط.
• تسلسل الاغلاق: قم بربط البراغي بشكل متقاطع أو على شكل نجمة على مراحل متعددة لضمان ضغط متساوي للحشية ومنع التسربات.
• عزم الدوران الترباس: اتبع قيم عزم الدوران الموصى بها من قبل الشركة المصنعة لحجم المسمار ودرجته لتحقيق الختم المناسب دون إتلاف الشفاه أو البراغي.

أدوات التوصيل سريعة التحرير: كفاءة العمليات المتنقلة

في بيئات التعدين الديناميكية حيث يلزم نقل المعدات وخطوط الخراطيم أو إعادة تشكيلها بسرعة، فإن أدوات التوصيل سريعة التحرير (أو التوصيل السريع) لا تقدر بثمن. أنها توفر الوقت والعمالة، وتعزيز الكفاءة التشغيلية.

ميزة السرعة والمرونة

تسمح هذه الوصلات بالاتصال وفصل الاتصال بدون أدوات في غضون ثوانٍ. يعد هذا مثاليًا للتطبيقات التي تتضمن المضخات المحمولة، أو مواقع الحوض المتغير، أو أقسام الخراطيم التي تحتاج إلى استبدال منتظم.

• الكفاءة التشغيلية: يقلل بشكل كبير من وقت التوقف عن العمل أثناء إعادة تكوين النظام.
• السلامة: تشتمل العديد من التصميمات على آلية قفل تمنع الانفصال العرضي تحت الضغط.
• انخفاض العمالة: يقلل من الجهد البدني والوقت الذي تتطلبه الطواقم.

أنواع آلية التوافق والقفل

تأتي الوصلات سريعة التحرير في أنماط متشابكة مختلفة، مثل تصميمات الكامة والأخدود (Camlock)، أو التصميمات الهيدروليكية ذات الوجه المسطح، أو التصميمات ذات القفل الكروي. ومن الأهمية بمكان ضمان التوافق عبر النظام بأكمله.

• وصلات كاملوك: شائع جدًا في نزح المياه؛ يتم تثبيت "الأذرع" أو الكاميرات على "أخدود" المحول.
• أنواع المواد والختم: متوفر من الألومنيوم، أو الفولاذ المقاوم للصدأ، أو مادة البولي أميد، مع أختام (حلقات دائرية) مصنوعة من مواد مثل NBR أو Viton للمقاومة الكيميائية.
• توحيد النظام: لتجنب الارتباك والتأكد من إجراء التوصيلات بشكل صحيح، قم بتوحيد نوع وحجم واحد من أدوات التوصيل سريعة التحرير عبر الموقع حيثما أمكن ذلك.

دليل على كيفية اختيار تجهيزات خرطوم التفريغ التعدين

يعد اختيار التركيب المناسب عملية منهجية تتجاوز مجرد مطابقة حجم الخيط. نهج منهجي ل كيفية اختيار تجهيزات خرطوم التفريغ التعدين سيمنع عدم التطابق والفشل المكلف.

مطابقة التركيب مع الخرطوم والتطبيق

يجب أن تكون التركيبات متوافقة مع القطر الداخلي للخرطوم ومعدل الضغط وبنية المادة. ويجب أيضًا أن يكون مناسبًا لوظيفة الوظيفة المحددة (على سبيل المثال، الشفط، والتفريغ، والتآكل العالي).

• معرف الخرطوم وتصنيف الضغط: يجب أن تكون التركيبات مصممة لنفس التجويف الاسمي ولها معدل ضغط يساوي أو أكبر من الخرطوم.
• التطبيق: قد تتطلب تطبيقات الشفط تجهيزات ذات ذيل أطول لضمان قبضة آمنة في ظل ظروف الفراغ.
• نوع الاتصال النهائي: حدد ما سيتم توصيله بالخرطوم (على سبيل المثال، خيط NPT، خيط BSPT، كعب ذو حواف، زوج سريع آخر).

توافق المواد ودليل تصنيف الضغط

مادة التركيب لا تقل أهمية عن مادة الخرطوم. يجب أن تقاوم التآكل والتآكل والكيمياء المحددة لمياه المنجم. الشركات المصنعة ذات الخبرة الواسعة، مثل شركة تايتشو جونان لتكنولوجيا الحرائق المحدودة ، فهم أوجه التآزر هذه بين المواد، وإنتاج خراطيم متينة وحلول تركيبات مصممة للبيئات الصعبة.

يوفر الجدول التالي دليلاً عامًا لاختيار مواد التركيب.

أفضل الممارسات للتثبيت و استكشاف أخطاء تسرب خرطوم نزح المياه في المناجم وإصلاحها

حتى أفضل المكونات يمكن أن تفشل إذا تم تثبيتها بشكل غير صحيح. إن الالتزام بأفضل الممارسات أثناء التثبيت هو خط الدفاع الأول ضد التسريبات والفشل المبكر. استباقية استكشاف أخطاء تسرب خرطوم نزح المياه وإصلاحها ضروري للحفاظ على سلامة النظام.

يوضح الجدول التالي مشكلات التسرب الشائعة وحلولها.

الأسئلة الشائعة

ما هو الفرق بين متطلبات خرطوم التعدين تحت الأرض مقابل السطح ؟

تدور الاختلافات الأساسية حول السلامة وقيود الحجم ومقاومة الحريق. متطلبات خرطوم التعدين تحت الأرض غالبًا ما تكون أكثر صرامة بسبب الأماكن الضيقة وأنظمة السلامة. قد تحتاج الخراطيم إلى أن تكون مقاومة للهب (مثل تلك التي تنتجها الشركات المتخصصة في تكنولوجيا الحرائق) ولها خصائص مضادة للكهرباء الساكنة لمنع اشتعال الأجواء القابلة للاشتعال. كما أنها غالبًا ما تكون أصغر في القطر بسبب محدودية المساحة. متطلبات خرطوم التعدين السطحي يمكن التركيز بشكل أكبر على مقاومة التآكل الشديدة، والأقطار الأكبر لحركة المياه ذات الحجم الكبير، ومقاومة الأشعة فوق البنفسجية للتعرض لأشعة الشمس لفترة طويلة.

كم مرة يجب فحص وصلات الخراطيم بحثًا عن التآكل؟

يجب فحص وصلات الخراطيم بصريًا قبل بدء كل نوبة عمل، خاصة في التطبيقات ذات الضغط العالي أو التطبيقات الحرجة. يجب إجراء فحص مادي أكثر شمولاً، والتحقق من الضيق والتآكل وتآكل الخيوط، أسبوعيًا أو وفقًا لجدول الصيانة الوقائية للمنجم. يجب فحص أي اتصال تم تفكيكه وإعادة تجميعه قبل إعادته إلى الخدمة مرة أخرى.

هل يمكن خلط ماركات مختلفة من الخراطيم والوصلات؟

إنه محبط بشدة. في حين أن الخيوط قد تبدو متطابقة (على سبيل المثال، كلاهما 1-1/2 بوصة NPT)، فإن الاختلافات الطفيفة في تفاوتات التصنيع بين العلامات التجارية يمكن أن تؤدي إلى ضعف الختم والفشل المبكر. للحصول على الأداء الأمثل والسلامة، استخدم الخراطيم والوصلات من نفس الشركة المصنعة أو نظام معتمد ليكون متوافقًا. يؤدي الخلط والمطابقة إلى إبطال الضمانات وزيادة خطر فشل الاتصال.

ما هي الطريقة الأكثر أمانًا للضغط على خط خرطوم نزح المياه المتصل حديثًا؟

الطريقة الأكثر أمانًا هي الضغط على النظام تدريجيًا. أولاً، تأكد من ربط جميع التوصيلات بشكل صحيح وأن الخط آمن. افتح أي صمامات تصريف لتحرير الهواء. قم بتشغيل المضخة وافتح صمام التفريغ ببطء، مما يسمح للضغط بالتراكم ببطء إلى مستوى التشغيل. يتيح لك أسلوب "البداية الناعمة" هذا تحديد أي تسربات بسيطة ومعالجتها قبل أن تتحول إلى فشل كارثي تحت الضغط الكامل. لا تقف أبدًا مباشرة أمام الوصلة أو فوقها أثناء الضغط الأولي.

كيف تؤثر درجة حرارة الماء على اختيار الخرطوم والوصلة؟

تؤثر درجة حرارة الماء بشكل كبير على اختيار المواد. عادةً ما يتم تصنيف الأختام المطاطية والأختام EPDM القياسية بما يصل إلى 70-80 درجة مئوية (158-176 درجة فهرنهايت). بالنسبة للمياه ذات درجة الحرارة المرتفعة (على سبيل المثال، من نزح المياه في المناجم العميقة أو بعض أنشطة المعالجة)، يلزم وجود خراطيم ذات أنابيب داخلية مقاومة للحرارة (مثل SBR) وتركيبات مزودة بأختام فيتون، حيث يمكنها تحمل درجات حرارة تصل إلى 200 درجة مئوية (392 درجة فهرنهايت). يمكن أن تتسبب درجات الحرارة المرتفعة أيضًا في التمدد الحراري للتركيبات المعدنية، وهو ما يجب مراعاته في تصميم النظام للحفاظ على سلامة الختم.
