اعتبارات البناء للخراطيم الخارجية في أنظمة نزح المياه في المناجم

خراطيم نزح المياه الخارجية الخاصة بالتعدين تمثل مكونات البنية التحتية الحيوية في عمليات التعدين، والمسؤولة عن نقل المياه والطين والسوائل الأخرى من الأعمال تحت الأرض أو الحفر المفتوحة إلى مرافق المعالجة أو نقاط التفريغ. يجب أن يعالج بناء هذه الخراطيم المتخصصة التحديات الفريدة التي تمثلها بيئات التعدين، بما في ذلك المواد الكاشطة، والتعرض للمواد الكيميائية، والضغوط الشديدة، وظروف التركيب الصعبة. يتناول هذا الدليل الشامل اعتبارات البناء الرئيسية خراطيم نزح المياه الخارجية الخاصة بالتعدين ، وتوفير رؤى تفصيلية حول اختيار المواد، واستراتيجيات التعزيز، وميزات التصميم التي تضمن أداءً موثوقًا به في تطبيقات نزح المياه الأكثر تحديًا في العالم.

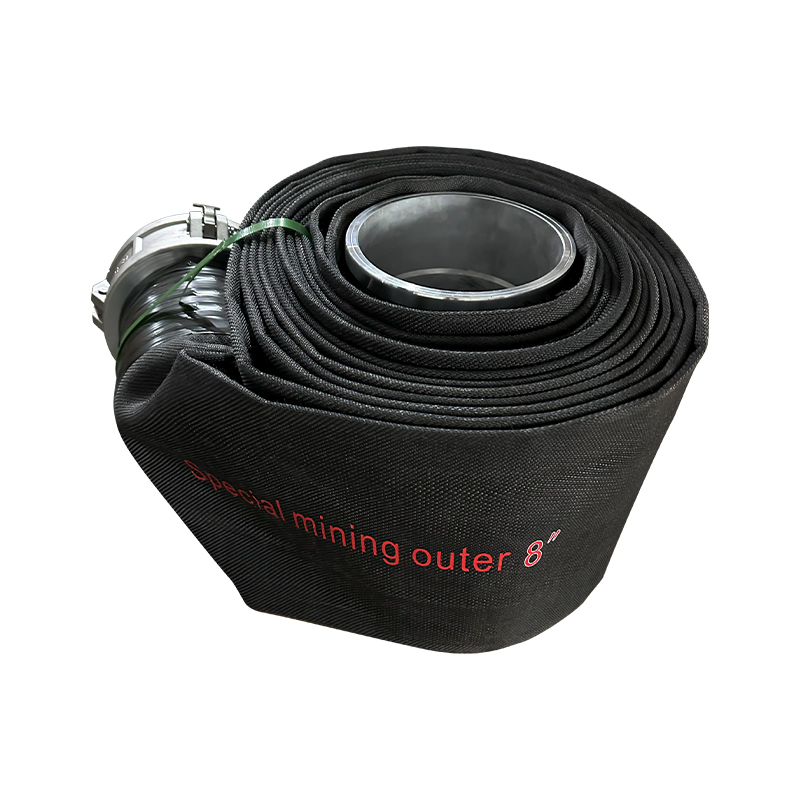

أنبوب خرطوم مسطح للصرف الخارجي مقاوم للضغط مقاس 8 بوصات مزود بموصلات Storz

طبقات بناء الخراطيم الأساسية ووظائفها

بناء خراطيم نزح المياه الخارجية الخاصة بالتعدين يتضمن طبقات متخصصة متعددة، كل منها يؤدي وظائف متميزة تحدد بشكل جماعي خصائص أداء الخرطوم ومتانته وعمر الخدمة. إن فهم طبقات البناء هذه وتفاعلاتها يوفر الأساس لاختيار الخراطيم المناسبة لتطبيقات التعدين وظروف التشغيل المحددة. يجب تصميم كل طبقة لتحمل الضغوط الفريدة التي تتم مواجهتها في عملية نزح المياه في التعدين مع الحفاظ على المرونة ومقاومة التآكل وقدرات احتواء الضغط طوال فترة خدمة الخرطوم.

• بناء الأنبوب الداخلي: الطبقة الداخلية التي تتصل مباشرة بالمواد المنقولة، تتطلب مقاومة كيميائية، وحماية من التآكل، وديناميكيات سائلة سلسة.
• أنظمة التسليح: طبقات متعددة من النسيج أو الأسلاك أو التعزيزات الاصطناعية التي توفر القوة الهيكلية وقدرات احتواء الضغط.
• مواد الغطاء: الطبقة الواقية الخارجية تدافع ضد العوامل البيئية، والتآكل، والأضرار الناجمة عن الصدمات، وتدهور الطقس.
• واجهات الترابط: نقاط التصاق حرجة بين الطبقات المختلفة تمنع التصفيح تحت ضغط الدوران والضغط الميكانيكي.
• نهاية التكامل المناسب: أنظمة إنهاء متخصصة تضمن التوصيلات الآمنة مع الحفاظ على سلامة الخرطوم عند نقاط التوصيل.

اختيار المواد لظروف التعدين القاسية

اختيار المواد المناسبة ل خراطيم نزح المياه الخارجية الخاصة بالتعدين يتطلب دراسة متأنية للتحديات الكيميائية والفيزيائية والبيئية المحددة الموجودة في تطبيقات التعدين. تقدم عمليات التعدين المختلفة مجموعات فريدة من المواد الصلبة الكاشطة والتركيبات الكيميائية ودرجات الحرارة القصوى والضغوط الميكانيكية التي تتطلب حلولًا مادية مخصصة. إن فهم خصائص وقيود المواد المتاحة يتيح الاختيار الأمثل لمتطلبات معينة لنزح المياه في المناجم وظروف التشغيل.

• اللدائن المقاومة للتآكل: مركبات مطاطية متخصصة مع أنظمة حشو محسنة وتعديلات بوليمر لمقاومة فائقة للتآكل.
• تركيبات مقاومة للمواد الكيميائية: تم تصميم اللدائن خصيصًا لتحمل مياه المناجم الحمضية أو الظروف القلوية أو الملوثات الكيميائية المحددة.
• مواد مستقرة في درجة الحرارة: مركبات تحافظ على المرونة والسلامة الهيكلية عبر نطاقات درجات الحرارة التي يتم مواجهتها في تطبيقات التعدين.
• مواد الغطاء المقاومة للأشعة فوق البنفسجية والطقس: مركبات خارجية تحمي من التدهور الشمسي والتعرض للأوزون والعناصر الجوية.
• الخيارات الغذائية والبيئية: مواد متخصصة للتطبيقات التي يكون فيها الامتثال البيئي أو جودة المياه أمرًا بالغ الأهمية.

أنظمة التعزيز لإدارة الضغط والمتانة

يمثل نظام التعزيز العمود الفقري الهيكلي خراطيم نزح المياه الخارجية الخاصة بالتعدين ، وتحديد معدلات الضغط الخاصة بها، وقوة الانفجار، ومقاومتها للأضرار الميكانيكية. توفر طرق التعزيز المختلفة مزايا مميزة لنطاقات ضغط محددة ومتطلبات المرونة وظروف التطبيق. يتيح فهم تقنيات التعزيز هذه اختيار الخراطيم ذات خصائص القوة المناسبة لملفات الضغط والضغوط الميكانيكية التي تواجهها عمليات نزح المياه في المناجم.

• طبقات تقوية النسيج: طبقات متعددة من الأقمشة الاصطناعية عالية القوة توفر احتواء الضغط الأساسي والمرونة.
• تقوية أسلاك الفولاذ: أسلاك فولاذية ملفوفة حلزونية أو مضفرة لتطبيقات الضغط العالي التي تتطلب أقصى قوة للانفجار.
• أنظمة الكابلات الاصطناعية: ألياف صناعية عالية القوة توفر مقاومة للتآكل ونسب قوة إلى وزن ممتازة.
• نهج التعزيز الهجين: مجموعات من مواد تقوية مختلفة مُحسّنة لمتطلبات أداء محددة.
• تكامل سلك اللولب: حلزونات سلكية مدمجة تمنع الانهيار تحت ظروف الفراغ مع الحفاظ على المرونة.

التحليل المقارن لأنواع بناء الخراطيم لتطبيقات التعدين

اختيار البناء الأمثل ل خراطيم نزح المياه الخارجية الخاصة بالتعدين يتطلب فهم كيفية أداء أساليب البناء المختلفة عبر معايير الأداء الرئيسية ذات الصلة بتطبيقات التعدين. يوفر كل نوع من أنواع البناء مزايا وقيودًا مميزة في مجالات مثل قدرة الضغط، ومقاومة التآكل، والمرونة، والتوافق الكيميائي. يقارن الجدول أدناه بين أنواع إنشاءات الخراطيم الأكثر شيوعًا لاتخاذ قرارات الاختيار بناءً على متطلبات محددة لنزح المياه في المناجم وظروف التشغيل:

توضح هذه المقارنة سبب أهمية فهم متطلبات التطبيق المحددة عند اختيار أنواع البناء لها خراطيم نزح المياه الخارجية الخاصة بالتعدين في بيئات التعدين المختلفة وظروف التشغيل.

تقنيات مقاومة التآكل والحماية من التآكل

تمثل مقاومة التآكل أحد أهم متطلبات الأداء خراطيم نزح المياه الخارجية الخاصة بالتعدين نظرًا لأن المواد المنقولة غالبًا ما تحتوي على جزيئات حادة وصلبة تعمل على تحلل مواد الخراطيم التقليدية بسرعة. تستخدم تقنيات مقاومة التآكل المتقدمة إستراتيجيات متعددة لإطالة عمر الخدمة في هذه التطبيقات الصعبة، وتجمع بين ابتكارات علوم المواد وميزات التصميم الهيكلي التي تعمل بشكل جماعي على تقليل التآكل وزيادة طول العمر التشغيلي. يتيح فهم آليات الحماية هذه اختيار الخراطيم ذات مقاومة التآكل المناسبة لخصائص الملاط المحددة وظروف التشغيل.

• تركيبات مركبة مقاومة للاهتراء: مركبات مطاطية متخصصة مع أنظمة حشو محسنة وتعديلات بوليمر لمقاومة فائقة للتآكل.
• إضافات السيراميك والجسيمات الصلبة: دمج المواد فائقة الصلابة داخل مصفوفات المطاط الصناعي لإنشاء مواد مركبة ذات خصائص تآكل استثنائية.
• أنظمة مؤشر التآكل: ميزات البناء الإستراتيجية التي توفر تحذيرات مرئية قبل الوصول إلى مستويات التآكل الحرجة.
• تحسين التآكل الاتجاهي: أساليب البناء التي تأخذ في الاعتبار أنماط التآكل المحددة في تكوينات التثبيت المختلفة.
• مكونات التآكل القابلة للاستبدال: تصميمات تشتمل على عناصر مضحية يمكن استبدالها دون استبدال مجموعة الخرطوم بأكملها.

التوافق الكيميائي والمقاومة البيئية

تمثل البيئة الكيميائية في عمليات التعدين تحديات كبيرة خراطيم نزح المياه الخارجية الخاصة بالتعدين مع اختلاف كيمياء المياه بشكل كبير بين المناجم المختلفة وحتى داخل نفس العملية مع مرور الوقت. يمكن أن يؤدي تصريف المناجم الحمضية والمواد الكيميائية المعالجة القلوية والمواد المضافة المختلفة المستخدمة في معالجة المعادن إلى تحلل مواد الخراطيم غير المتوافقة بسرعة. يعد فهم متطلبات التوافق الكيميائي واختيار الخراطيم ذات تركيبات المواد المناسبة أمرًا ضروريًا لضمان عمر خدمة طويل ومنع الأعطال غير المتوقعة في بيئات التعدين العدوانية كيميائيًا.

• اعتبارات مقاومة الرقم الهيدروجيني: تركيبات المواد مصممة خصيصًا لتحمل الظروف الحمضية (درجة الحموضة المنخفضة) أو القلوية (درجة الحموضة العالية).
• أكسدة المقاومة الكيميائية: الحماية ضد المواد الكيميائية مثل الكلور أو بيروكسيد الهيدروجين أو العوامل المؤكسدة الأخرى المستخدمة في معالجة المعادن.
• توافق الهيدروكربون والمذيبات: مقاومة الزيوت والوقود والمذيبات التي قد تكون موجودة في عمليات التعدين.
• التفاعلات الكيميائية ودرجة الحرارة: فهم كيفية تغير المقاومة الكيميائية مع تقلبات درجات الحرارة في تطبيقات التعدين.
• مواد الامتثال البيئي: تركيبات تمنع ترشيح المواد الضارة للتطبيقات الحساسة للبيئة.

أنظمة الاتصال واعتبارات التركيب النهائي

أنظمة التوصيل والتجهيزات النهائية لـ خراطيم نزح المياه الخارجية الخاصة بالتعدين تمثل النقاط الحرجة التي تحدث فيها الأعطال بشكل متكرر إذا لم يتم تصميمها وتثبيتها بشكل صحيح. يجب أن تحافظ أنظمة الإنهاء هذه على سلامة الخرطوم مع توفير اتصالات آمنة وخالية من التسرب تتحمل الضغوط الميكانيكية ودورة الضغط والتحديات البيئية التي تواجهها تطبيقات التعدين. إن فهم تقنيات الاتصال المتاحة وتطبيقاتها المناسبة يضمن أداءً موثوقًا ويبسط عملية الصيانة طوال فترة خدمة الخرطوم.

• اتصالات من نوع المشبك: طرق الاتصال التقليدية باستخدام مشابك الخرطوم أو أنظمة النطاقات لتطبيقات الضغط المنخفض.
• أنظمة شفة انسحب: وصلات ذات حواف شديدة التحمل لتطبيقات الضغط العالي التي تتطلب أداءً آمنًا مانعًا للتسرب.
• وصلات القطع السريع: وصلات متخصصة تسهل التوصيل والفصل السريع للمعدات المتنقلة أو التركيبات المؤقتة.
• أنظمة Camlock وTwist-Lock: توفر أنظمة القفل الميكانيكية اتصالات آمنة بدون أدوات للأنظمة التي يتم إعادة تكوينها بشكل متكرر.
• تصاميم الإنهاء المخصصة: تركيبات نهائية مصممة خصيصًا للتطبيقات المتخصصة التي تتطلب أشكالًا هندسية أو مواد اتصال فريدة.

ميزات السلامة وأنظمة منع الفشل

دمج ميزات السلامة المناسبة وأنظمة منع الفشل في خراطيم نزح المياه الخارجية الخاصة بالتعدين ضروري لحماية الأفراد والمعدات والبيئة في عمليات التعدين. تعالج أنظمة السلامة هذه أوضاع الفشل المختلفة من خلال الحلول الهندسية التي إما تمنع الفشل تمامًا أو تقدم تحذيرًا قبل حدوث حالات فشل كارثية. يتيح فهم ميزات السلامة هذه اختيار الخراطيم ذات مستويات الحماية المناسبة لملفات تعريف المخاطر المحددة والمتطلبات التشغيلية.

• تصاميم منع الانفجار: ميزات البناء التي تحتوي على أعطال الخراطيم ضمن معايير آمنة، مما يمنع التمزقات العنيفة.
• أنظمة تبديد ثابتة: عناصر موصلة تمنع تراكم الكهرباء الساكنة عند التعامل مع المواد القابلة للاشتعال.
• مؤشرات التآكل المرئية: ميزات البناء الإستراتيجية التي توفر تحذيرات مرئية واضحة عندما يقترب التآكل من المستويات الحرجة.
• حسابات عامل الأمان: الأساليب الهندسية التي تضمن أن تتجاوز الخراطيم الحد الأدنى من متطلبات الضغط مع هوامش الأمان المناسبة.
• التوافق مع إيقاف التشغيل في حالات الطوارئ: تصميمات تتكامل مع أنظمة التحكم في التدفق في حالات الطوارئ للعزل السريع أثناء الأعطال.

الأسئلة الشائعة

ما هو عمر الخدمة النموذجي لخراطيم نزح المياه؟

عمر الخدمة خراطيم نزح المياه الخارجية الخاصة بالتعدين يختلف بشكل كبير بناءً على عوامل متعددة بما في ذلك ظروف التشغيل واختيار المواد وممارسات الصيانة. في ظل ظروف التعدين النموذجية مع التآكل المعتدل والتركيب المناسب، توفر الخراطيم عالية الجودة عمومًا 2-5 سنوات من الخدمة الموثوقة. ومع ذلك، في التطبيقات شديدة الكشط ذات المحتوى الصلب العالي، قد يتم تقليل عمر الخدمة إلى 6-18 شهرًا على الرغم من الصيانة المثالية. تشمل العوامل الرئيسية التي تؤثر على عمر الخدمة كشط المواد المنقولة، وملفات تعريف ضغط التشغيل، والبيئة الكيميائية، وممارسات التثبيت، وبرامج الصيانة الوقائية. عادةً ما يوفر الفحص المنتظم والاستبدال الاستباقي استنادًا إلى مؤشرات التآكل المحددة النهج الأكثر فعالية من حيث التكلفة لإدارة الخراطيم في عمليات التعدين.

كيف يمكنني تحديد تصنيف الضغط المناسب لخراطيم نزح المياه التعدين؟

تحديد معدل الضغط المناسب ل خراطيم نزح المياه الخارجية الخاصة بالتعدين يتطلب تحليل معلمات تشغيلية متعددة بما في ذلك الحد الأقصى لضغط النظام، وارتفاع الضغط، وعوامل السلامة، وتعديلات النظام المستقبلية. يجب أن يتجاوز تصنيف ضغط العمل الحد الأقصى لضغط التشغيل المتوقع بواسطة عامل أمان يتراوح عادةً من 3:1 إلى 4:1 لتطبيقات التعدين لمراعاة ارتفاع الضغط وتأثيرات المطرقة المائية والتشوهات المحتملة في النظام. بالإضافة إلى ذلك، ينبغي النظر في ظروف الفراغ التي قد تحدث أثناء بدء تشغيل النظام أو إيقاف تشغيله. إن استشارة المواصفات الهندسية ومنحنيات أداء المضخة ومعلمات تصميم النظام تضمن اختيار الخراطيم ذات معدلات الضغط المناسبة لتطبيقات نزح المياه المحددة في التعدين.

ما هي أهم العوامل عند اختيار الخراطيم لتطبيقات الملاط الكاشطة؟

عند الاختيار خراطيم نزح المياه الخارجية الخاصة بالتعدين بالنسبة لتطبيقات الملاط الكاشطة، تشمل العوامل الأكثر أهمية مقاومة البطانة الداخلية للتآكل، وتصميم التعزيز لاحتواء الضغط، والمرونة في التركيب والتشغيل، والتوافق مع كيمياء الملاط المحددة. يجب أن تكون مقاومة التآكل هي الاعتبار الأساسي، مع الاختيار بناءً على صلابة وحجم وتركيز الجسيمات الكاشطة في الملاط. يجب أن يقلل بناء الخرطوم من الاضطراب في السطح الداخلي مع توفير السلامة الهيكلية الكافية لتحمل ضغط التشغيل والإساءة الميكانيكية النموذجية في بيئات التعدين. بالإضافة إلى ذلك، يجب أن يوفر الخرطوم مرونة مناسبة لهندسة التركيب مع الحفاظ على مقاومة الانثناء أثناء التشغيل.

هل يمكن إصلاح خراطيم نزح المياه في التعدين، أم يجب استبدالها عند تلفها؟

سواء خراطيم نزح المياه الخارجية الخاصة بالتعدين يمكن إصلاحه أو استبداله اعتمادًا على مدى الضرر وموقعه ونوع تركيب الخرطوم ومدى أهمية التطبيق. غالبًا ما يمكن إصلاح الأضرار الطفيفة في الغطاء باستخدام مواد ترقيع متخصصة، في حين أن الأضرار التي لحقت بطبقات التسليح أو الأنبوب الداخلي تتطلب عادةً الاستبدال. توفر معظم الشركات المصنعة إرشادات إصلاح محددة لمنتجاتها، ويقدم بعضها خدمات إصلاح معتمدة للخراطيم عالية القيمة. بالنسبة للتطبيقات الحرجة أو الخراطيم التي تعمل تحت ضغوط عالية، يوصى عمومًا بالاستبدال بدلاً من الإصلاح نظرًا لاعتبارات السلامة. إن وضع معايير إصلاح/استبدال واضحة بناءً على بروتوكولات تقييم الأضرار يضمن اتخاذ قرارات متسقة مع الحفاظ على السلامة والموثوقية في عمليات نزح المياه في التعدين.

ما هي الشهادات والمعايير المطبقة على خراطيم نزح المياه التعدين؟

خراطيم نزح المياه الخارجية الخاصة بالتعدين يتم تصنيعها عادةً وفقًا لمعايير دولية مختلفة وقد تحمل شهادات خاصة بتطبيقات التعدين. تشمل المعايير المشتركة ISO 1401 (الخراطيم المطاطية لشفط وتصريف المياه)، ISO 4642 (الخراطيم المطاطية لشفط وتصريف المياه بخيوط مدمجة)، ومواصفات الشركات المصنعة المختلفة التي تتجاوز المتطلبات القياسية الأساسية. بالإضافة إلى ذلك، قد تحمل الخراطيم شهادات MSHA (إدارة سلامة وصحة المناجم) للاستخدام في تطبيقات التعدين تحت الأرض حيث تكون السلامة ذات أهمية قصوى. قد تشمل الشهادات الأخرى ذات الصلة تقييمات مقاومة اللهب لبيئات تعدين محددة، وشهادات التوصيل الكهربائي للتطبيقات التي تتضمن مواد قابلة للاشتعال، وشهادات الامتثال البيئي للعمليات في المناطق الحساسة. التحقق من الشهادات المناسبة يضمن أن الخراطيم تلبي المتطلبات التنظيمية ومتطلبات السلامة المحددة لعملية التعدين.
